Сварка шпунта Ларсена: обеспечение целостности ограждающих конструкций
При устройстве шпунтовых ограждений механическое погружение профилей является лишь частью технологического процесса. Для обеспечения проектной несущей способности и водонепроницаемости стенки котлована часто требуется выполнение сварочных работ. Сварка шпунта Ларсена применяется при стыковке элементов по длине, при усилении замковых соединений в сложных гидрогеологических условиях, а также при монтаже обвязочных поясов и распорных систем. Качество выполнения этих работ напрямую влияет на безопасность всей конструкции.
Основные виды сварочных работ при монтаже шпунта
В практике устройства шпунтовых ограждений можно выделить несколько типовых ситуаций, требующих применения сварки. Первая и наиболее распространенная — стыковка шпунтин по длине, когда проектная глубина погружения превышает стандартную длину проката (12-24 метра). В этом случае выполняется сварка встык с последующим усилением накладками. Вторая ситуация — сварка замковых соединений на ответственных участках (углы поворота, примыкания к существующим конструкциям). Третья — приварка элементов крепления (упоров, кондукторов) и монтаж обвязочных поясов. Качественная сварка шпунта требует применения специальных электродов и соблюдения режимов, исключающих образование хрупких структур в металле.
Технология стыковки шпунтовых свай
Стыковка шпунта по длине — ответственная операция, так как место сварного шва в процессе погружения испытывает значительные динамические нагрузки. Обычно используется двусторонняя сварка с разделкой кромок. Для профилей Ларсена применяют Х-образную или V-образную разделку в зависимости от толщины стенки. После сварки шов зачищается, и накладываются усиливающие накладки из стали той же марки, что и основной профиль. Это позволяет сохранить момент сопротивления шпунта в зоне стыка. Контроль качества осуществляется методами неразрушающего контроля (ультразвуковая дефектоскопия) для выявления скрытых дефектов.
Особое внимание уделяется сварке в зимнее время. При отрицательных температурах металл склонен к хладноломкости, поэтому требуется предварительный подогрев стыкуемых кромок до температуры 100-200°C. После завершения сварки необходимо замедленное охлаждение узла (укрытие асбестовым полотном) для снятия внутренних напряжений. Пренебрежение этими правилами может привести к разрушению шва при погружении шпунта в мерзлый грунт.

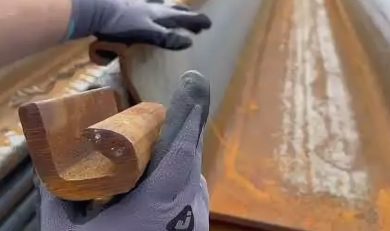

Сварка замковых соединений и усиление стенки
В стандартных условиях замковое соединение «Ларссен» обеспечивает водонепроницаемость за счет геометрического замыкания и уплотнения грунтом. Однако при высоком напоре грунтовых вод или в пучинистых грунтах может потребоваться проварка замков по всей длине. Это трудоемкий процесс, выполняемый с внутренней стороны котлована после погружения шпунта. Сварка ведется короткими участками (чтобы избежать перегрева и коробления), часто с применением специальных приспособлений для доступа в узкое пространство замка. Такое усиление позволяет создать практически монолитную стальную стену, исключающую фильтрацию воды.
Выполнение всего комплекса работ — от погружения шпунта до его сварки и последующего извлечения — требует высокой координации действий различных бригад. Зачастую на объекте работают отдельно специалисты по забивке и отдельно сварщики, что создает риски несоблюдения технологии. Оптимальным решением является привлечение единого подрядчика, который контролирует все этапы. В этом отношении положительно зарекомендовала себя СК Амара, где сварочные работы выполняются аттестованными сварщиками с применением оборудования, позволяющего работать как на поверхности, так и непосредственно в котловане.
Отдельным направлением является резка шпунта. При устройстве приямков, пропуске инженерных коммуникаций или демонтаже части ограждения требуется точная кислородная или плазменная резка. Важно, чтобы линия реза была ровной, а зона термического влияния минимальной, так как после резки часто требуется приварка новых элементов или восстановление замков для последующего извлечения шпунта.
Таким образом, сварка является неотъемлемой частью технологического цикла устройства шпунтовых ограждений. От качества сварных соединений зависит не только долговечность и надежность конструкции, но и безопасность проведения земляных работ. Современные требования к контролю качества и необходимость работы в сложных погодных условиях делают этот этап одним из наиболее ответственных в общем процессе строительства объектов нулевого цикла.
